說明
水流指示器是自動噴水滅火系統的組成部分，利用噴淋管網內水的流動推動葉片，觸動微動開關，從而將水流信號轉化為電信號，與控制器連接以啟動火災自動報警系統，可用于檢測自動噴淋系統運行及確定火災發生的區域。適用于濕式、干式、循環及閉式自動噴水-泡沫聯用系統中。
產品標準：GB5135.7《自動噴水滅火系統 第7部份： 水流指示器》
設計規范：GB50084 《自動噴水滅火系統設計規范》
驗收規范：GB50261《自動噴水滅火系統施工及驗收規范》
技術參數
額定工作壓力：1.2MPa
密封實驗壓力：2.4MPa
連接形式：馬鞍式
報警流量范圍： 15L/min～37.5L/min
開關容量：AC220V 1A DC24V 0.5A
使用環境條件：4℃～50℃
接線方式：紅色線—電源線、藍色線—信號線

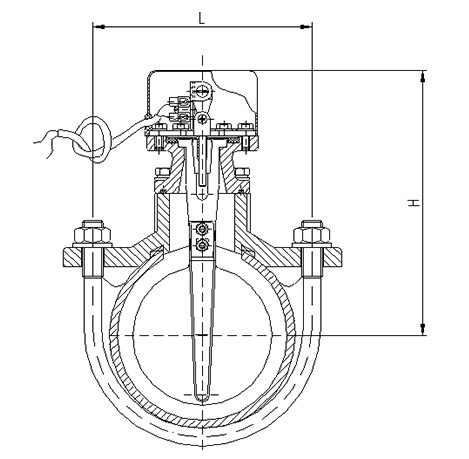

規格及其外型和主要連接尺寸
公稱通徑 | 推薦管道尺寸 | L | H | 管道開口直徑 |
50 | 60.3×3.6 | 88 | 138 | φ39 |
65 | 76.1×4 | 94 | 146 | φ39 |
80 | 88.9×4.3 | 105 | 152 | φ50 |
100 | 114.3×5 | 134 | 162 | φ50 |
125 | 139.7×5 | 164 | 175 | φ50 |
150 | 165.1×5.4 | 190 | 188 | φ50 |
200 | 219.1×5.4 | 237 | 212 | φ50 |
250 | 273×9.5 | 286 | 243 | φ50 |
