說明
ZSXF信號蝶閥是自動噴水滅火系統中的配套附件之一，作為自動噴水滅火系統的水源搬運控制閥門，具有閥位顯示信號，該信號可接至控制中心實時監控，以免造成誤關，提高系統的可靠性。是消防給排水管路的控制閥門。
產品標準：GB5135.6《自動噴水滅火系統第6部份：通用閥門》
設計規范：GB50084 《自動噴水滅火系統設計規范》
驗收規范：GB50261《自動噴水滅火系統施工及驗收規范》
主要技術參數
(1)工作介質：水、油、氣體
(2)最大工作壓力：1.6MPa
(3)試驗壓力：3.2MPa
(4)適應環境溫度：4℃～70℃
(5)操作方式：蝸輪蝸桿式
(6)開關容量：DC24V 0.5A；AC220V 1A
(7)連接方式：對夾連接
(8)電氣連接：公共線-紅色；常開觸點-藍色；常閉觸點-黑色

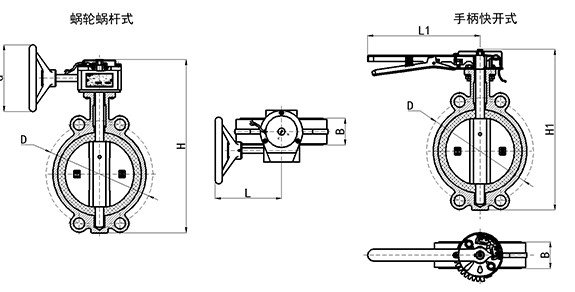

型號規格及外形尺寸
規格型號 | 公稱通徑 | D（mm） | d（mm） | H（mm） | B（mm） | L（mm） | H1（mm） | L1（mm） |
ZSXDF7-Q-50-16-W | DN50 | Φ125 | Φ145 | 255 | 46 | 150 | 238 | 252 |
ZSXDF7-Q-65-16-W | DN65 | Φ145 | Φ145 | 300 | 50 | 150 | 250 | 252 |
ZSXDF7-Q-80-16-W | DN80 | Φ160 | Φ145 | 305 | 50 | 150 | 274 | 252 |
ZSXDF7-Q-100-16-W | DN100 | Φ180 | Φ145 | 320 | 56 | 150 | 304 | 252 |
ZSXDF7-Q-125-16-W | DN125 | Φ210 | Φ145 | 370 | 58 | 150 | 333 | 252 |
ZSXDF7-Q-150-16-W | DN150 | Φ240 | Φ145 | 400 | 59 | 150 | 360 | 252 |
ZSXDF7-Q-200-16-W | DN200 | Φ295 | Φ280 | 465 | 64 | 200 | / | / |
