1、說明
水霧噴頭是自動水噴霧滅火系統中的一個重要組成部件，它與供水管網，控制閥門探測報警器等組成自動水噴霧滅火系統，在撲救固體可燃物火災中，提高了水的滅火效率。同時具有內部不會造成液體火災的飛濺和電氣絕緣高的特點，特別適用于撲救電器設備、可燃燒液體等引起的火災，保護工廠、商場、倉庫、配電室、大型變壓器、液化氣罐、石油儲罐等場所，用來防護冷卻，控制火災和撲滅火災。
該水霧噴頭根據需要可以水平安裝，也可以下垂、斜向方向安裝等。
產品標準：GB5135.3《自動噴水滅火系統 第3部份：水霧噴頭》
設計驗收規范：GB50219 《水噴霧滅火系統技術規范》
2、工作原理
該系列水霧噴頭是進水口和出水口在一條直線上的離心霧化噴頭，它將一定壓力的水流分解成兩股水流，一股是沿內壁運動而具有離心速度的旋轉水流，另一股是具有軸向速度的直水流、兩股水流在噴頭的噴口處匯合，以其合成速度由噴口噴出而形成細小的霧滴，噴出的水霧比較均勻，按照一定的霧化角均勻地噴射到被保護對象的外表面上，以達到防護冷卻或撲滅火災的目的。
3、技術性能
(1)額定工作壓力：0.35MPa
(2)流量系數：K=12、16、21.4、27、33.7、43、54、67.5、86
(3)霧化角：90°、120°
(4)接口螺紋：R1/2″、R3/4″、R1″

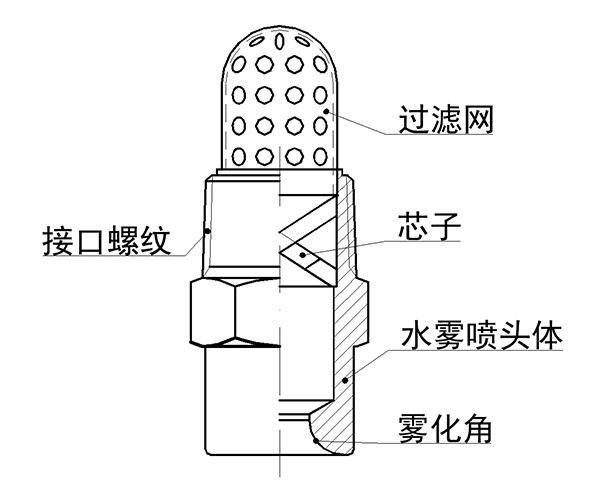

4、結構圖
5、ZSTWB流量系數
ZSTWB-16/60 ZSTWB-16/90 ZSTWB-16/120 / ZSTWB-12-60 ZSTWB-12-90 ZSTWB-12-120
ZSTWB-21-60 ZSTWB-21-90 ZSTWB-21-120 / ZSTWB-21.4-60 ZSTWB-21.4-90 ZSTWB-21.4-120
ZSTWB-27-60 ZSTWB-27-90 ZSTWB-27-120 / ZSTWB-26.5-60 ZSTWB-26.5-90 ZSTWB-26.5-120
ZSTWB-30-60 ZSTWB-30-90 ZSTWB-30-120 / ZSTWB-34-60 ZSTWB-34-90 ZSTWB-34-120
ZSTWB-40-60 ZSTWB-40-90 ZSTWB-40-120 / ZSTWB-43-60 ZSTWB-43-90 ZSTWB-43-120
ZSTWB-54-60 ZSTWB-54-90 ZSTWB-54-120 / ZSTWB-53.5-60 ZSTWB-53.5-90 ZSTWB-53.5-120
ZSTWB-63-60 ZSTWB-63-90 ZSTWB-63-120 / ZSTWB-67.5-60 ZSTWB-67.5-90 ZSTWB-67.5-120
ZSTWB-80-60 ZSTWB-80-90 ZSTWB-80-120/ ZSTWB-33.7-60 ZSTWB-33.7-90 ZSTWB-33.7-120
ZSTWB-86-60 ZSTWB-86-90 ZSTWB-86-120/ ZSTWB-107-60 ZSTWB-107-90 ZSTWB-107-120
ZSTWB-100-60 ZSTWB-100-90 ZSTWB-100-120 / ZSTWB-125-60 ZSTWB-125-90 ZSTWB-125-120
ZSTWB-150-60 ZSTWB-150-90 ZSTWB-150-120 / ZSTWB-160-60 ZSTWB-160-90 ZSTWB-160-120
ZSTWB-200-60 ZSTWB-200-90 ZSTWB-220-120 / ZSTWB-300-60 ZSTWB-300-90 ZSTWB-300-120
